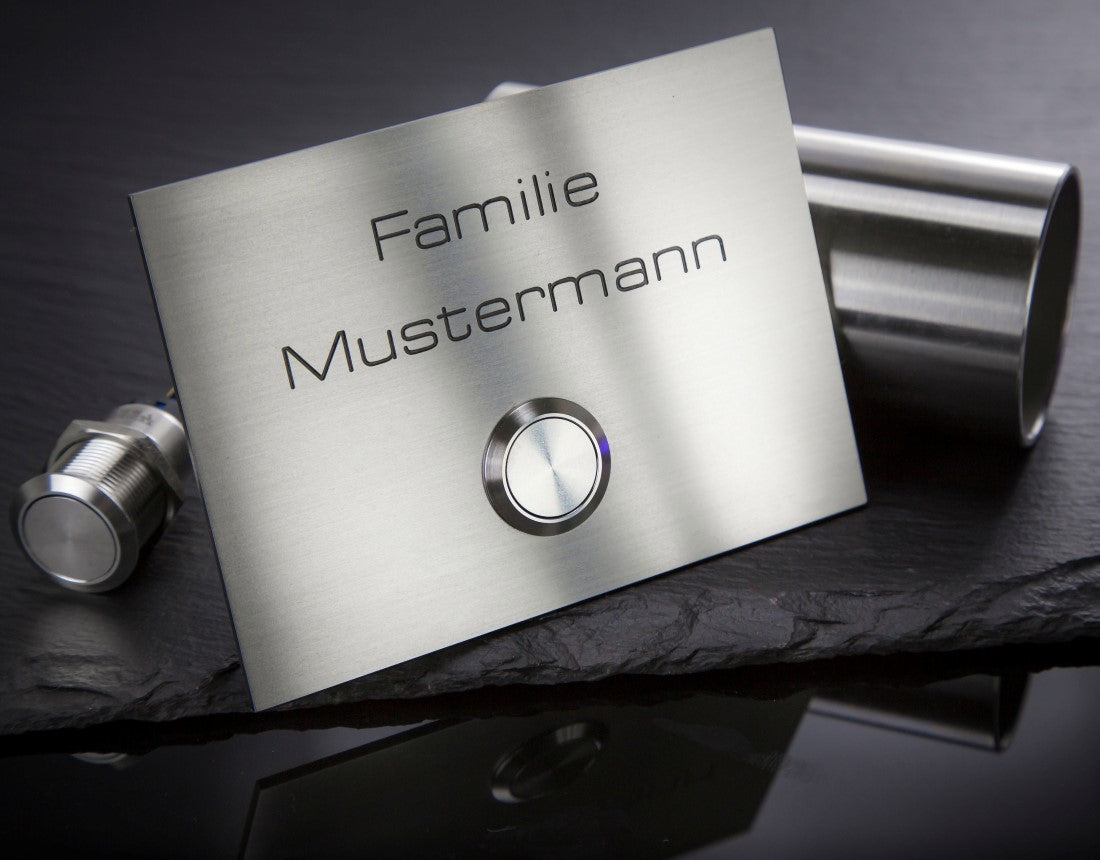

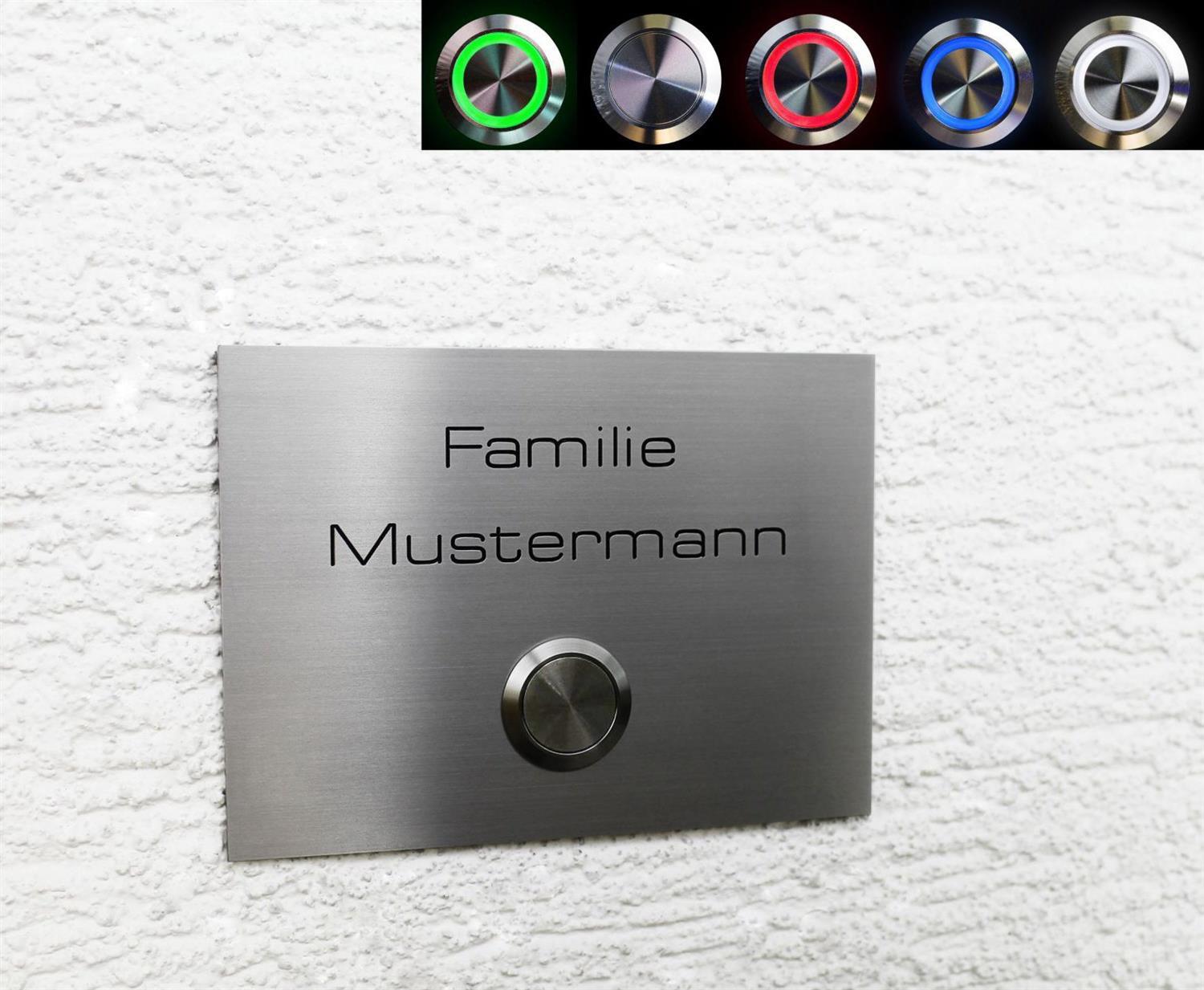

Design Klingel von Metzler-Trade®

Modell: 11080

Abmessung

Maße: 110 x 80 mm
Stärke: 2 mm

Material

Klingelschild: Edelstahl (V2A)
100% Witterungsbeständig
UV Beständig

TASTER

Material: Edelstahl
Durchmesser: Ø 22 mm
Einbautiefe: 38 mm
LED-Spannung: 8-24V
Lebensdauer: 1.000.000 Zyklen
Schutzklasse: IP67 (staubdicht und geschützt gegen zeitweiliges Untertauchen)
100% Witterungsbeständig

Montage

Da der Klingeltaster in der Wand versenkt wird, muss ein ausreichend großes Loch vorhanden sein.
Klingeltaster Ø 19 mm = Einbautiefe je nach Modell bis ca. 38 mm
Befestigungsarten:
1. Steckdübel (unsichtbar)
2. Silikonkleber
3. Spannfeder für UP-Dose

Installation

Der Anschluss erfolgt an herkömmlichen Klingeldrähten.
Zur Installation benötigst du:
- Gong oder Summer
- Trafo 6V - 24V
- Zwei separate stromführende 8-24V Leitungen am Montageort.
(Der Anschluss ist auch an einer einzelnen 8-24V Leitung möglich. *)
Detaillierte Anschluss Anleitung ist im Lieferumfang enthalten.

*Siehe Anschlussanleitung
